În calitate de furnizor CS Ball Valve, am fost martor direct la relația complicată dintre direcția fluxului și performanța acestor componente cruciale. În acest blog, vom explora modul în care direcția fluxului fluidului poate avea un impact semnificativ asupra funcționalității, durabilității și eficienței generale a supapelor cu bilă CS.
Înțelegerea supapelor cu bilă CS
Înainte de a explora impactul direcției fluxului, să trecem în revistă pe scurt ce sunt supapele cu bilă CS. Robinetele cu bilă CS sau oțel carbon sunt un tip de supapă cu un sfert de tură care utilizează o bilă goală, perforată și pivotantă pentru a controla fluxul de fluid prin ea. Când orificiul bilei este în linie cu traseul de curgere, supapa este deschisă, permițând fluidului să treacă. Când mingea este rotită cu un sfert de tură, partea solidă a bilei blochează calea de curgere, închizând supapa. Aceste supape sunt utilizate pe scară largă în diverse industrii, inclusiv petrol și gaze, procesare chimică și tratare a apei, datorită fiabilității, durabilității și ușurinței de operare.
Impact asupra performanței de etanșare
Unul dintre cele mai critice aspecte ale performanței unui robinet cu bilă este capacitatea sa de etanșare. Direcția fluxului poate avea un impact substanțial asupra cât de bine etanșează supapa. Într-o supapă cu bilă CS instalată corespunzător, debitul este de obicei proiectat să intre din partea în care scaunul este menținut pe loc de presiunea fluidului. Această presiune ajută la apăsarea scaunului pe minge, îmbunătățind performanța de etanșare.

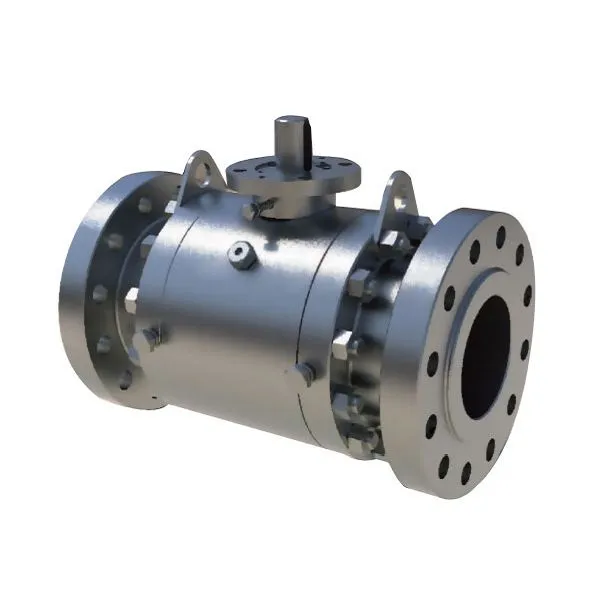

De exemplu, într-unSupapă cu bilă din 3 piese din inox, designul bilei plutitoare se bazează pe presiunea fluidului pentru a împinge mingea împotriva scaunului din aval. Când direcția de curgere este corectă, această presiune creează o etanșare etanșă, prevenind scurgerea. Cu toate acestea, dacă direcția de curgere este inversată, este posibil ca presiunea să nu acționeze în modul dorit, ceea ce duce la o etanșare mai puțin eficientă. În timp, acest lucru poate duce la scurgeri minore, care pot escalada în probleme semnificative, în special în aplicații de înaltă presiune sau fluide periculoase.
Efectul asupra funcționării supapei
Direcția fluxului afectează, de asemenea, ușurința în funcționarea supapei. O supapă cu bilă CS este proiectată pentru a fi deschisă și închisă cu o cantitate relativ scăzută de cuplu atunci când fluxul este în direcția corectă. Presiunea fluidului ajută la echilibrarea forțelor care acționează asupra mingii, facilitând întoarcerea.
În schimb, atunci când direcția de curgere este inversată, presiunea fluidului poate crea rezistență suplimentară. Această rezistență crescută poate face mai dificilă operarea supapei, necesitând mai multă forță pentru deschiderea sau închiderea acesteia. În unele cazuri, forța excesivă necesară pentru a acționa supapa poate duce la uzura prematură a tijei supapei, mânerului sau a altor componente, reducând durata de viață a supapei.
Influența asupra uzurii supapelor
Direcția de curgere a fluidului poate cauza diferite modele de uzură a bilei și a scaunelor unei supape cu bilă CS. Când curgerea este în direcția corectă, fluidul curge de obicei lin peste minge și scaune, minimizând uzura abrazivă. Fluidul acționează ca un lubrifiant într-o oarecare măsură, reducând frecarea dintre piesele în mișcare.
Cu toate acestea, atunci când curgerea este inversată, lichidul poate lovi mingea și se așează într-un unghi, provocând uzură neuniformă. Această uzură neuniformă poate duce la o pierdere a rotunjirii supapei și a finisajului neted al suprafeței, care la rândul său poate afecta performanța de etanșare și funcționalitatea generală a supapei. De exemplu, într-unSupapă cu bilă segment V, portul în formă de V este proiectat pentru a oferi un control precis al debitului. Inversarea curgerii poate determina erodarea fluidului a portului în V într-un mod neașteptat, modificând caracteristicile de curgere și reducând precizia supapei.
Impactul asupra caracteristicilor debitului
Direcția de curgere poate modifica, de asemenea, caracteristicile de curgere ale unui robinet cu bilă CS. Într-o situație de curgere înainte, supapa este proiectată pentru a oferi un anumit nivel de capacitate de debit și cădere de presiune. Geometria internă a supapei este optimizată pentru direcția de curgere prevăzută pentru a asigura un transfer eficient de fluid.
Când direcția de curgere este inversată, modelul de curgere din interiorul supapei se modifică. Fluidul poate experimenta mai multe turbulențe, ceea ce poate crește căderea de presiune pe supapă. Această cădere de presiune crescută înseamnă că este necesară mai multă energie pentru a menține același debit, ceea ce duce la costuri de operare mai mari. În plus, modelul de curgere modificat poate provoca vibrații în sistemul de conducte, care pot deteriora și mai mult supapa și alte componente conectate în timp.
Considerații pentru diferite tipuri de supape cu bilă CS
Diferite tipuri de supape cu bilă CS pot răspunde diferit la schimbările direcției curgerii. De exemplu, aSupapă cu bilă plutitoare forjatăare o bilă plutitoare care este liberă să se miște axial sub influența presiunii fluidului. După cum sa menționat mai devreme, direcția corectă de curgere este crucială pentru etanșarea corectă a acestui tip de supapă.
Pe de altă parte, o supapă cu bilă montată pe trunion are o bilă fixă susținută de trunions în partea de sus și de jos. În timp ce supapele montate pe trunion sunt în general mai îngăduitoare față de schimbările de direcție a curgerii în comparație cu supapele cu bilă plutitoare, direcția incorectă a fluxului poate afecta performanța acestora, cum ar fi creșterea uzurii scaunelor și reducerea eficienței generale.
Importanța instalării corecte
Având în vedere impactul semnificativ al direcției de curgere asupra performanței supapei cu bilă CS, instalarea corectă este de cea mai mare importanță. În timpul procesului de instalare, este esențial să urmați cu atenție instrucțiunile producătorului privind direcția de curgere. Aceasta include verificarea marcajelor supapei, care indică de obicei calea corectă de curgere.
Dacă există vreo incertitudine cu privire la direcția fluxului, este recomandabil să consultați producătorul supapei sau un inginer calificat. Instalarea incorectă poate duce nu numai la o performanță slabă a supapei, ci și la anularea garanției supapei.
Concluzie
În concluzie, direcția de curgere are un impact profund asupra performanței supapelor cu bilă CS. Afectează performanța de etanșare, funcționarea supapei, uzura, caracteristicile de curgere și eficiența generală. În calitate de furnizor CS Ball Valve, recomand insistent clienților să acorde o atenție deosebită direcției fluxului în timpul instalării și funcționării.
Dacă sunteți pe piață pentru robinete cu bilă CS de înaltă calitate sau aveți nevoie de mai multe informații despre impactul direcției de curgere asupra performanței supapei, vă rugăm să nu ezitați să ne contactați. Suntem aici pentru a vă ajuta să alegeți supapa potrivită pentru aplicația dumneavoastră specifică și să vă asigurăm instalarea și funcționarea corectă a acesteia.
Referințe
- API 6D - Specificații pentru supape de conducte
- ASME B16.34 - Supape - Capăt cu flanșă, filetat și sudat
- Manual pentru supape de J. Paul Guyer
